[기획] ‘탄소 제로’ 시대 이끌 친환경 암모니아 추진선, 핵심은 ‘안전 시운전’… 표준 절차와 과제
[기획] ‘탄소 제로’ 시대 이끌 친환경 암모니아 추진선, 핵심은 ‘안전 시운전’… 표준 절차와 과제
글로벌 해운업계의 탄소중립 규제가 강화되면서 ‘친환경 선박’과 ‘무탄소 연료’에 대한 검색량과 관심이 급증하고 있다. 특히 차세대 친환경 선박의 최종 진화 형태로 꼽히는 ‘암모니아 추진선’의 상용화가 가시권에 들어왔다. 암모니아(NH3)는 연소 시 이산화탄소를 배출하지 않는 완벽한 무탄소 연료지만, 특유의 강한 독성과 부식성으로 인해 건조 후 진행되는 ‘시운전 절차(Commissioning)’의 안전성 확보가 상용화의 가장 큰 관건으로 지목된다.
1. 안벽 시운전(Dock Trial): 가스 누출 차단 및 연료 공급 시스템 검증 암모니아 추진선의 시운전은 일반 상선이나 기존 LNG(액화천연가스) 추진선보다 훨씬 엄격한 통제하에 진행된다. 조선소 안벽에 선박을 계류한 상태에서 진행되는 안벽 시운전의 핵심은 ‘독성 제어’와 ‘연료 공급망의 기밀성’ 확인이다. 우선 암모니아 벙커링 전, 질소(N2)를 이용해 이중 배관의 누출 여부를 확인하는 퍼징(Purging) 작업을 거친다. 이후 실제 암모니아를 주입해 연료 공급 시스템(FGSS)의 압력과 온도를 제어하며 엔진 앞단까지 연료가 안전하게 이송되는지 점검한다. 이때 가스 누출 감지기(Gas Detector)의 반응 속도와 누출 시 즉각적으로 연료를 차단하는 비상 차단 시스템(ESD, Emergency Shutdown Device)의 정상 작동 여부를 수차례 반복 테스트한다.
2. 해상 시운전(Sea Trial): 이중연료 엔진 성능 및 배기가스 후처리 점검 안벽 테스트를 통과한 선박은 실제 해상으로 나가 추진 시스템의 종합적인 성능을 검증한다. 해상 시운전에서는 기존 선박용 디젤 연료(MGO 등)로 먼저 시동을 건 뒤, 암모니아 모드로 전환하는 ‘이중연료(Dual Fuel) 엔진 전환 테스트’가 중점적으로 이루어진다. 암모니아는 발화점이 높고 연소 속도가 느려 엔진 내 미연소 가스(Slip)가 발생할 확률이 있다. 따라서 다양한 부하(Load) 조건에서 엔진을 가동하며 연소 안정성을 확인한다. 또한, 암모니아 연소 과정에서 발생할 수 있는 아산화질소(N2O)와 질소산화물(NOx)을 제거하기 위한 선택적 촉매 환원 장치(SCR) 등 배기가스 후처리 설비의 성능 검증도 이 단계에서 필수적
으로 진행된다.
3. 독성 물질 대응을 위한 특수 안전 절차 암모니아 추진선 시운전은 기계적 결함 확인을 넘어 선원과 운항 인력의 안전을 보장하는 데 초점이 맞춰져 있다. 누출 사고를 가정한 시나리오 훈련이 시운전 과정에 포함되며, 암모니아 가스를 물로 흡수시켜 중화하는 워터 스프레이(Water Spray) 시스템과 독립된 환기 및 배기 시스템의 연동 테스트가 필수적이다.
향후 전망과 과제 현재 한국선급(KR)을 비롯한 글로벌 주요 선급들은 암모니아 추진선의 안전한 시운전과 운항을 위한 가이드라인을 앞다투어 제정하고 있다. 업계 전문가들은 “암모니아 추진선의 성공적인 인도를 위해서는 설계 및 건조 기술뿐만 아니라, 극한의 환경을 가정한 정밀한 시운전 절차의 표준화가 필수적”이라며, “이러한 안전 입증이 곧 K-조선업계가 무탄소 선박 시장의 주도권을 쥐는 핵심 경쟁력이 될 것”이라고 평가하고 있다.
[요약] ‘탄소 제로’ 암모니아 추진선 시운전 핵심 절차 및 과제
• 배경 및 핵심 이슈: 무탄소 친환경 선박인 암모니아 추진선의 상용화가 임박한 가운데, 암모니아의 강한 독성과 부식성으로 인해 철저한 '안전 시운전' 및 절차 표준화가 가장 중요한 과제로 대두되었습니다.
• 안벽 시운전 (Dock Trial): 선박 계류 상태에서 독성 제어 및 연료 공급망의 기밀성을 검증합니다. 질소 퍼징으로 배관 누출 여부를 확인하고, 연료 공급 시스템(FGSS) 제어, 가스 감지기 및 비상 차단 시스템(ESD)의 정상 작동을 반복 테스트합니다.
• 해상 시운전 (Sea Trial): 실제 해상에서 이중연료(Dual Fuel) 엔진 전환 테스트 및 연소 안정성을 점검합니다. 또한 미연소 가스와 배기가스(N2O, NOx)를 제거하는 선택적 촉매 환원 장치(SCR) 등 후처리 설비의 성능을 종합적으로 검증합니다.
• 특수 안전 절차: 선원 및 운항 인력의 안전을 위해 가스 누출 시나리오 훈련, 워터 스프레이(가스 중화) 시스템, 독립 환기·배기 시스템의 연동 테스트를 필수적으로 진행합니다.
• 전망: 글로벌 주요 선급들이 관련 가이드라인을 앞다투어 제정하고 있으며, 극한 환경을 가정한 정밀한 시운전 절차의 표준화가 K-조선업계가 무탄소 선박 시장을 주도하는 핵심 경쟁력이 될 것으로 전망됩니다.
검색량 기반 핵심 키워드: LNG 추진선 이중연료 엔진 (Dual Fuel Engine)
[기사 제목: 친환경 선박의 핵심, LNG 추진선 이중연료 엔진 해상시운전 연료 전환 절차 완벽 해부]
국제해사기구(IMO)의 환경 규제 강화로 인해 LNG 추진선의 수요가 지속적으로 증가하면서, 선박의 심장인 이중연료 엔진(Dual Fuel Engine)의 구동 안정성에 대한 해운업계의 관심이 그 어느 때보다 높다. 특히 선박 인도 전 건조의 최종 관문인 해상시운전(Sea Trial) 과정에서 수행되는 이중연료 전환 테스트는 선박의 운항 성능 및 안전과 직결되는 가장 핵심적인 절차로 꼽힌다. 성공적인 해상시운전을 위한 이중연료 전환 절차의 주요 단계를 분석한다.

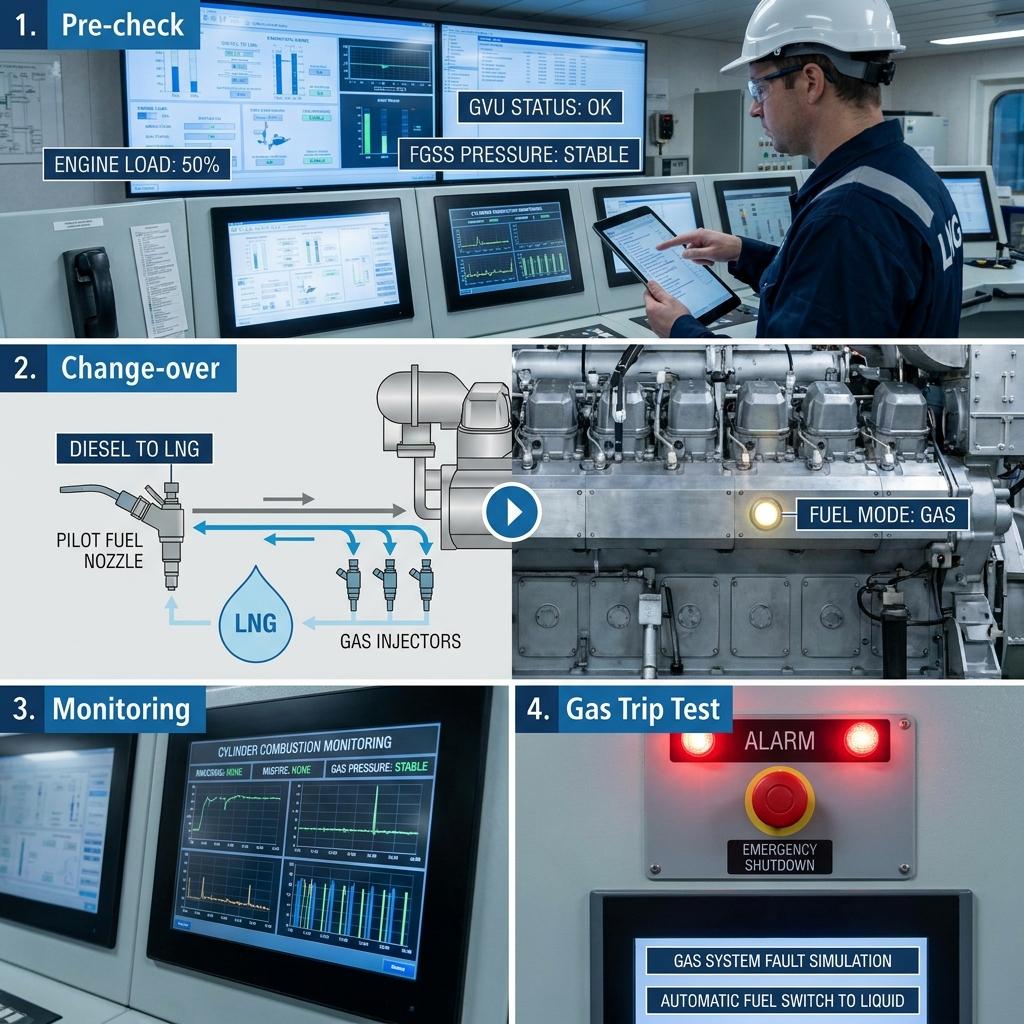

1. 전환 전 사전 점검 및 준비 (Pre-check) 연료 전환(액체 연료 ↔ LNG 가스)을 시도하기 전, 엔진의 부하(Load)를 전환 가능한 적정 수준(일반적으로 엔진 타입에 따라 15~80% 구간)으로 조정해야 한다. 이와 함께 가스 밸브 장치(GVU, Gas Valve Unit)의 작동 상태, 가스 공급 시스템(FGSS)의 압력 및 온도, 실린더 내 점화원 역할을 하는 파일럿 연료(Pilot Fuel) 시스템의 정상 작동 여부를 확인한다. 가스 누출 감지 센서와 자동 차단 밸브 등 안전장치의 활성화 상태 점검은 필수적이다.
2. 연료 전환 프로세스 실행 (Change-over) 사전 점검이 완료되면 엔진 제어 시스템(ECS)을 통해 본격적인 연료 전환 명령을 하달한다.
- 디젤(Fuel Oil)에서 가스(LNG)로 전환: 엔진 실린더 내로 파일럿 연료가 소량 분사되어 점화 환경을 형성한 뒤, 가스 인젝터가 개방되며 LNG가 주입된다. 제어 시스템은 디젤 연료의 분사량을 점진적으로 줄이고 가스 공급량을 늘려, 엔진 출력의 급격한 변동이나 충격 없는 부드러운 전환(Bumpless transfer)을 유도한다.
- 가스(LNG)에서 디젤(Fuel Oil)로 전환: 비상 상황이나 가스 운전이 제한되는 구역 진입 시 수행된다. 디젤 연료의 분사량을 즉각적으로 늘림과 동시에 가스 공급 밸브를 신속히 차단한다. 이후 가스 배관 내 잔류 가스를 불활성 가스(N2)로 퍼징(Purging)하여 폭발 위험을 원천 차단한다.
3. 실시간 연소 모니터링 및 안정화 (Monitoring) 전환 과정 중에는 각 실린더의 연소 상태를 실시간으로 감시해야 한다. 가스 모드 진입 시 발생할 수 있는 노킹(Knocking) 현상이나 연소 불량인 실화(Misfire)가 발생하지 않는지 배기가스 온도 및 실린더 내 폭발 압력을 통해 확인한다. 또한 가스 공급 라인의 압력 변동성과 주변 가스 누출 여부를 집중적으로 감시하여, 엔진이 새로운 연료 모드에 완전히 안정화될 때까지 지속적인 모니터링을 유지한다.
4. 비상 안전 차단 및 자동 전환 (Gas Trip Test) 해상시운전 시에는 단순 전환뿐만 아니라 극한 상황을 가정한 안전 테스트도 병행된다. 의도적인 가스 시스템 결함(가스 압력 저하, 환기 시스템 오류 등)을 시뮬레이션하여, 엔진이 스스로 이상을 감지하고 즉각 가스 밸브를 차단한 뒤 액체 연료 모드로 자동 전환(Gas Trip)되는지 확인한다. 이는 해상에서 선박의 동력이 상실되는 블랙아웃(Black-out)을 방지하는 핵심 안전 장치다.
해상시운전에서의 이중연료 전환 절차는 단순한 시스템 구동을 넘어, 선박의 친환경성과 안전성을 동시에 검증하는 필수 과정이다. 정교한 자동 제어와 엔지니어들의 철저한 모니터링을 통해 시운전을 성공적으로 마친 선박만이 전 세계 해양 환경 규제를 충족하며 바다를 누빌 자격을 얻게 된다.
[요약: LNG 추진선 이중연료 엔진 해상시운전 연료 전환 절차]
본 기사는 친환경 LNG 추진선의 핵심인 이중연료 엔진(Dual Fuel Engine)이 해상시운전(Sea Trial) 과정에서 수행하는 '연료 전환 및 안전 검증 절차'를 4단계로 분석하고 있습니다.
1. 사전 점검 (Pre-check)
- 엔진 부하를 적정 전환 수준(15~80%)으로 조정
- 가스 밸브 장치(GVU), 가스 공급 시스템(FGSS), 파일럿 연료 시스템의 작동 상태 점검
- 가스 누출 감지 센서 및 자동 차단 밸브 등 안전장치 활성화 확인
2. 연료 전환 프로세스 (Change-over)
- 디젤 → 가스: 파일럿 연료로 점화 환경을 조성한 뒤, 디젤 분사량을 점진적으로 줄이고 가스 공급량을 늘려 충격 없는 부드러운 전환(Bumpless transfer) 유도
- 가스 → 디젤: 비상시 가스 밸브를 신속히 차단하고 디젤 분사량을 즉각 늘림. 이후 불활성 가스(N2)로 배관 내 잔류 가스를 퍼징(Purging)하여 폭발 위험 차단
3. 실시간 모니터링 (Monitoring)
- 실린더 내 노킹(Knocking)이나 실화(Misfire) 등 연소 불량 발생 여부 감시
- 배기가스 온도, 실린더 폭발 압력, 가스 배관 압력 변동성 및 누출 여부를 엔진 완전 안정화 시까지 실시간 추적
4. 비상 안전 차단 테스트 (Gas Trip Test)
- 시스템 결함(압력 저하, 환기 오류 등) 상황을 고의로 시뮬레이션
- 엔진이 이상을 즉각 감지해 가스를 차단하고 액체 연료 모드로 자동 전환되는지 확인하여 선박의 동력 상실(Black-out) 방지 기능 검증
결론: 해상시운전의 이중연료 전환 절차는 단순한 구동 확인을 넘어, 정교한 제어와 모니터링을 통해 선박의 친환경성, 운항 성능, 그리고 극한 상황에서의 안전성을 최종 검증하는 필수 관문입니다.
